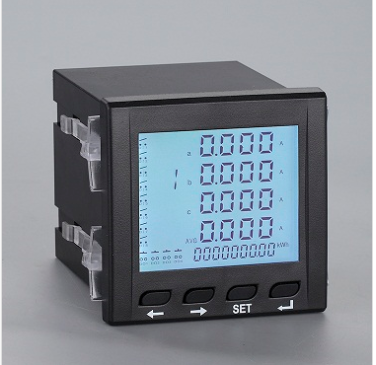

XKH200E-DSY三相多功能儀表
XKH200E-DSY系列三相多功能儀表主要針對配電系統而設計，采用真有效值方式，連續測量/計量三相交流電流、電壓、有功功率、無功功率、功率因數、頻率、有功電度、無功電度，具有電流電壓不平衡率、最大值最小值、需量等統計分析功能，以高亮高清晰的數字式方式顯示，采用雙循環界面，可按需求配置監視界面（可實現單功能、組合功能儀表的顯示效果），CT/PT變比通過按鍵即可設置。此外，可選RS485通信、AO模擬量輸出或PO脈沖電度輸出功能，可與上一級系統（如配電SCADA監控系統、DCS系統、BA系統、工業PLC）相連，提升自動化水平。
LED/LCD顯示屏，監視運行、通信、自檢、相序等狀態。
XKH200E規格配置：
●XKH200E-9S4 （LED顯示，測量全電量） 外形尺寸：96×96
●XKH200E-9SY （LCD顯示，測量全電量） 外形尺寸：96×96
●XKH200E-9S9 （LED顯示，測量三相電流、電壓和電度） 外形尺寸：96×96
●XKH200E-9S9Y （LCD顯示，測量三相電流、電壓和電度） 外形尺寸：96×96
●XKH200E-9HY （LCD顯示，測量全電量，2~31次各次諧波）外形尺寸：96×96
●XKH200E-AS4 （LED顯示，測量全電量） 外形尺寸：72×72
●XKH200E-ASY （LCD顯示，測量全電量） 外形尺寸：72×72
●XKH200E-3S4 （LED顯示，測量全電量） 外形尺寸：80×80
●XKH200E-3SY （LCD顯示，測量全電量） 外形尺寸：80×80
●XKH200E-DS4 （LED顯示，測量全電量） 外形尺寸：48×48
●XKH200E-DSY （LCD顯示，測量全電量） 外形尺寸：48×48
|
功能列表
|
|
XKH200E-
|
9S4
|
9SY
|
9S9
|
9S5Y
|
9HY
|
|
I/O
|
交流電流輸入
|
3
|
3
|
3
|
3
|
3
|
|
交流電壓輸入
|
3
|
3
|
3
|
3
|
3
|
|
測 量
|
三相電流（Ia、Ib、Ic）
|
●
|
●
|
●
|
●
|
●
|
|
三相電壓（Ua、Ub、Uc）
|
●
|
●
|
●
|
●
|
●
|
|
三相有功功率（Pa、Pb、Pc、Psum）
|
●
|
●
|
Ο
|
●
|
●
|
|
三相無功功率（Qa、Qb、Qc、Qsum）
|
●
|
●
|
Ο
|
●
|
●
|
|
三相視在功率（Sa、Sb、Sc、Ssum）
|
●
|
●
|
Ο
|
Ο
|
●
|
|
三相功率因數（PFa、PFb、PFc、PFsum）
|
●
|
●
|
Ο
|
Ο
|
●
|
|
頻率（Freq)
|
●
|
●
|
Ο
|
Ο
|
●
|
|
2~31次各次諧波
|
●
|
●
|
●
|
●
|
●
|
|
三相電流平均值(Iavg)
|
Ο
|
Ο
|
Ο
|
Ο
|
Ο
|
|
三相電壓平均值(Ulnavg、Ullavg)
|
Ο
|
Ο
|
Ο
|
Ο
|
Ο
|
|
三相有功電度(Ep-imp、Ep-exp、Ep-net)
|
●
|
●
|
●
|
Ο
|
●
|
|
三相無功電度(Eq-imp、Eq-exp、Eq-net)
|
●
|
●
|
●
|
Ο
|
●
|
|
各實測數據最大值
|
Ο
|
Ο
|
Ο
|
Ο
|
Ο
|
|
各實測數據最小值
|
Ο
|
Ο
|
Ο
|
Ο
|
Ο
|
|
監視
|
裝置自檢
|
●
|
●
|
●
|
●
|
●
|
|
人機接口
|
LED顯示屏（單排）
|
●
|
Ο
|
●
|
Ο
|
Ο
|
|
LCD顯示屏
|
Ο
|
●
|
Ο
|
●
|
●
|
|
選 配 項
|
各種尺寸
|
Ο
|
Ο
|
Ο
|
Ο
|
Ο
|
|
測量精度等級：0.5級/0.2級
|
Ο
|
Ο
|
Ο
|
Ο
|
Ο
|
|
RS485通信（MODBUS-RTU通信協議）
|
Ο
|
Ο
|
Ο
|
Ο
|
Ο
|
|
AO模擬量輸出（1路4~20mA)
|
Ο
|
Ο
|
Ο
|
Ο
|
Ο
|
|
技術參數
|
工作電源：80V~270V AC/DC
|
Ο
|
Ο
|
Ο
|
Ο
|
Ο
|
|
裝置額定電流（Inm）：1A/5A；
裝置額定電壓（Unm）：100V/400V
|
Ο
|
Ο
|
Ο
|
Ο
|
Ο
|
|
電流范圍：0~125%Inm；
電壓范圍：0~125%Unm
|
●
|
●
|
●
|
●
|
●
|
|
功率因數范圍：-100%~100%
|
●
|
●
|
●
|
●
|
●
|
|
電度范圍：0~999999kWh/kVarh
|
●
|
●
|
●
|
●
|
●
|
|
|
安裝附件
|
●
|
●
|
●
|
●
|
●
|
說明：
1、“●”表示全部支持的功能項目；“Ο”表示可選的功能項目。
2、“RS485通信”、“AO模擬量輸出”只能選擇配一種。
